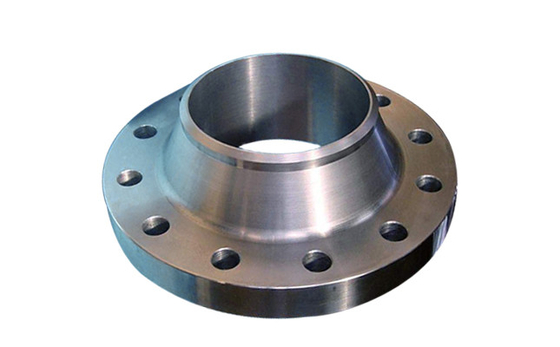

Hochs und Tiefs-Druck-flacher schweißender Flansch-nationaler Standard mit Durchmesser-Kolben-Schweißens-Flansch

Hochs und Tiefs-Druck-flacher schweißender Flansch-nationaler Standard mit Durchmesser-Kolben-Schweißens-Flansch

1. Flanschverbindung oder -Flanschverbindung bezieht sich die auf abnehmbare Verbindung, die durch Flansch, Dichtung und Bolzen als Gruppe der zusammengebauten versiegelnden Struktur angeschlossen wird. Rohrflansch bezieht sich den auf Flansch mit Gerät des Rohres in Vorbereitung und bezieht sich den auf Import- und Exportflansch der Ausrüstung, wenn er in der Ausrüstung verwendet wird.
2. Einige Systeme von internationalen Rohrflanschstandards
1) europäisches Flanschsystem: Deutscher LÄRM (einschließlich Russland)
, Nenndruck: 0,1, 0,25, 0,6, 1,0, 1,6, 2,5, 4,0, 6,4, 10,0, 16,0, 25,0, 32,0, Mpa 40,0
Berechnungsdurchmesser B. Common: 15~2000mm
C, Flanschstrukturart: flache schweißende Platte, flache schweißende lose Ärmelart des Ringes, lose Ärmelart des Rollenrandes, lose Ärmelart des Rollenrandes, schweißende lose Ärmelart des Ringes, schweißende Art, Halsfadenverbindungsart, Integral und Flanschabdeckung
D, FlanschDichtfläche: Planum, konkave Oberfläche, konkave Oberfläche, verzapfen Nutoberfläche, Gummiringverbindungsoberfläche, Linsenoberfläche und Membranschweißende Oberfläche
E. Der Mit-Aufnahmestandard für die OKT-Rohrflansche, die durch die Sowjetunion im Jahre 1980 herausgegeben werden, ist dem deutschen LÄRM-Standard ähnlich und wird nicht im Detail beschrieben werden
2) amerikanisches Flanschsystem: Angeflanschte Fitting Amerikaner ANSI B16.5 „Stahlrohr-Flansche und“ „Stahlflansch großen Durchmessers“ ANSI B16.47A/B
, Nenndruck: 150psi (2.0Mpa), 300psi (5.0Mpa), 400psi (6.8Mpa), 600psi (10.0Mpa), 900psi (15.0Mpa), 1500psi (25.0Mpa), 2500psi (42.0Mpa),
Berechnungsdurchmesser B. Common: 6~4000mm
C, Flanschstrukturart: Streifenschweißen, Sockelschweißen, Fadenverbindung, loser Ärmel, Kolbenschweißen und Flanschabdeckung
D, FlanschDichtfläche: konkave Oberfläche, konkave Oberfläche, verzapfen Nutoberfläche, Metallring-Verbindungsoberfläche
3) *** JIS Rohrflansche: im Allgemeinen nur verwendet für Arbeiten in den petrochemischen Installationen, mit wenig internationalem Einfluss und keinem unabhängigen System in der Welt.
3, Chinas Stahlrohr-Flanschnationales Standardsystem GB
1) Nenndruck: 0.25mpa | 42.0mpa
, Reihe 1: PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42 (Haupt-Reihe)
B, Reihe 2: PN0.25, PN0.6, PN2.5, PN4.0
Die Flansche von PN0.25, von PN0.6, von PN1.0, von PN1.6, von PN2.5 und von PN4.0 gehören dem europäischen Flanschsystem, das durch deutsche Flansche dargestellt wird, während der Rest dem amerikanischen Flanschsystem gehören, das durch amerikanische Flansche dargestellt wird.
In GB-Standard ist das maximale Nenndruckniveau, das dem europäischen Flanschsystem gehört, 40Mpa, das maximale Nenndruckniveau, das dem amerikanischen Flanschsystem gehört, ist 42Mpa.
2) Nenndurchmesser: 10mm~1500mm
3) Flanschstruktur:
Integraler Flansch
Einheit des Flansches
A., Gewindeflansch
Schweißende Flansche stoßen Schweißensflansche
Flacher schweißender Flansch mit der Flansch-Platte des Halssockels schweißendem schweißendem Flansch
C., des Kolbenschweißenringes des losen Flanschs Ärmelhalsflansch-Kolbenschweißens-Ringes des Ärmel-Plattenflansches des losen loser Ärmel-Plattenflansch-leichten Schlages des Ringes flacher schweißender loser Ärmelflansch des losen
Abdeckung D. Flange (Sacklochflansch)
Flansch E. Rotating
Flansch F. Anchorage
G. Surfacing/Umhüllungsflansch
