Flächen aus Legierungsgelenken mit Stub-Enden: Flexibel und kostengünstigKlasse 300 ASME B16.5

Legierte Losflansche mit Stutzenenden: Flexible und kostengünstige Ausrichtung für Speziallegierungssysteme

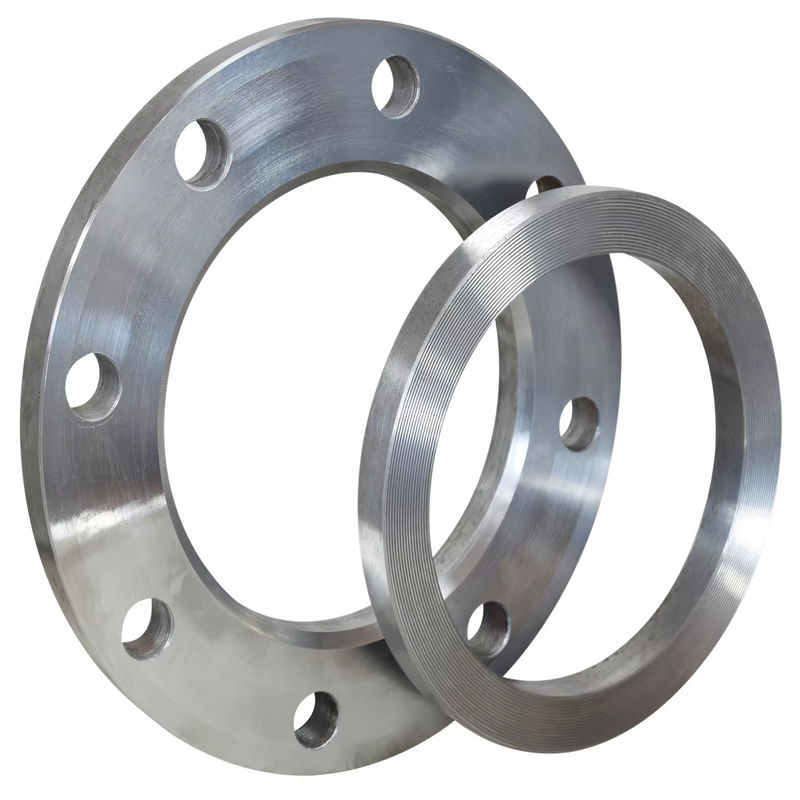

Das System der Losflansche aus legiertem Stahl besteht aus zwei Teilen: einem Stutzenende (aus einer passenden oder überlegenen Legierung) und einem Rückflansch (der aus einem weniger teuren Kohlenstoffstahl hergestellt werden kann). Der Flansch dreht sich frei um das Stutzenende, was eine perfekte Ausrichtung der Schraubenlöcher ermöglicht und die Installation vereinfacht, insbesondere in Systemen mit begrenztem Platz oder häufiger Demontage. Dieses Design ist äußerst wirtschaftlich für teure korrosionsbeständige Legierungen.

Produktbeschreibung:
Der Rückflansch ist ein flacher Ring mit einer erhöhten Fläche und einer niedrigen Nabe mit einer abgerundeten Bohrung zur Aufnahme des Stutzenendes. Er wird nicht an das Rohr geschweißt. Das Stutzenende, das eine Überlappung zur Anpassung an die Flanschfläche aufweist, wird stumpf an das Rohr geschweißt. Die beiden Komponenten werden vor dem Verschrauben mit dem Gegenflansch zusammengebaut.

Schlüsselparameter:
Das Stutzenende und der Flansch entsprechen den Normen ASME B16.9 bzw. B16.5 für die Abmessungen. Erhältlich in allen Druckklassen (Klasse 150 bis Klasse 1500) und Größen. Das Stutzenendenmaterial ist typischerweise eine hochwertige Legierung (z. B. ASTM A403 WP316), während der Rückflansch aus Kohlenstoffstahl (ASTM A105) bestehen kann.

Anwendungen:
Ideal für teure Legierungen (z. B. Edelstahl, Duplex, Nickellegierungen) oder ausgekleidete Rohrleitungssysteme, da nur das Stutzenende aus dem Spezialmaterial bestehen muss. Perfekt für Systeme, die eine häufige Demontage zur Reinigung oder Inspektion erfordern, wie z. B. die Lebensmittel-, Pharma- und Zellstoff- und Papierindustrie. Wird auch in beengten Räumen eingesetzt, in denen das Drehen der gesamten Rohranordnung schwierig ist.

Vorteile:
Erhebliche Kosteneinsparungen durch die Verwendung eines Rückflansches aus Kohlenstoffstahl mit einem Stutzenende aus Legierung. Eliminiert Probleme mit der Ausrichtung der Schraubenlöcher während der Endmontage, da der Flansch frei gedreht werden kann. Reduziert Reibung und Verschleiß an den Flanschflächen während des Verschraubens. Vereinfacht Wartung und Inspektion.

Funktionalität:Bietet eine Flanschverbindung, bei der die Dichtfläche durch das überlappende Stutzenende erzeugt wird, während der Rückflansch die strukturelle Festigkeit für die Verschraubung bietet. Dadurch kann das Rohrsystem einfach ausgerichtet und demontiert werden, ohne die Schweißverbindung zwischen dem Stutzenende und dem Rohr zu beeinträchtigen.
Zahlung & Rechnungsstellung

Erstkunden: 50% Vorauszahlung, 50% Restzahlung vor Versand.

1. Strategische Kunden: 30% Vorauszahlung, 70% Zahlung gegen Kopie des Konnossements.
2. Langzeitvereinbarungen: 60-Tage-Zahlungsziel verfügbar (vorbehaltlich Bonitätsprüfung).
3. Rechnungsstellung: 13% MwSt. Sonderrechnung; FORM A Ursprungszeugnis für Exporte.
4. Kennzeichnungssystem: Lasermarkierung enthält Materialcode, Druckstufe und Fließrichtungs-Pfeile.
5. Ursprungsort

1. Sind Sie ein Handelsunternehmen oder ein Hersteller?

Wir sind Hersteller, Sie können die Alibaba-Zertifizierung sehen.
2. Wie lange ist Ihre Lieferzeit?
In der Regel sind es 5-10 Tage, wenn die Ware auf Lager ist. Oder es sind 15-20 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
3. Stellen Sie Muster zur Verfügung? ist es kostenlos oder extra?
Ja, wir könnten die Probe kostenlos anbieten, müssen aber die Kosten für die Fracht bezahlen.
4. Was sind Ihre Zahlungsbedingungen?
Zahlung
<=1000USD, 100% im Voraus. Zahlung>1000USD, 50% T/T im Voraus, Restbetrag vor Versand.
